Тюнинг передней подвески 2108

Ну вот, сварил я раму на свою 8-ку. Теперь есть некий запас по нагрузке на подвеску. Можно бы и пожёстче сделать. Ну и к тому же теперь морда стала тяжелее штатного на 60кг. То есть, где-то на 10%. Тоже надо это компенсировать. И это я ещё защиту картера из 3мм стали не навесил. А это ещё 20кг добавит. И бампер на стальной не поменял. Ещё 5кг.

Стойки пожёстче, это не проблема. В смысле, бывают всякие несоветские стойки пожёстче простых, советских газо-масляных (и тем более совсем штатных). А вот про пружины непонятно. Хотелось на перед пружины, где то на 30-40% жёстче штатных.

Рассматривалось два варианта - поставить какие-нибудь мелкие пружины коаксиально внутрь штатных и подбирать пружины пожёстче.

Разложил в гараже старые стойки и кучу пружин и долго игрался с ними. Не удалось придумать, как хорошо скомпоновать мелкую пружину внутри штатной. Отказался от этой (весьма, на мой взгляд, красивой) идеи и стал подбирать просто пружины пожёстче.

Рассматривал такие варианты пружин:
1. от Toyota Corona 190
2. от Surf-130 1KZ
3. от Toyota LandCruiser Prado

Недостатки:
1ые — мягковаты. Чуть только жёстче штатных. От Camry не пробовал, но наверно не радикально жёстче.
2ые — в них последний виток заужен, то есть чашку нужно переделать под него. А если обрезать (чтоб на штатную чашку опиралось) то коротковато будет.
3ьи — жестковаты.

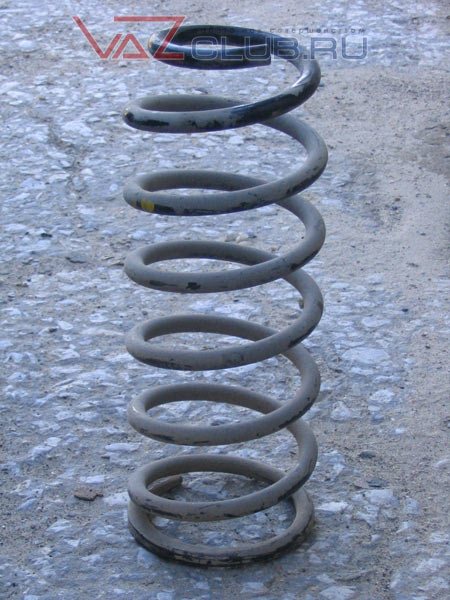

Долго думал. Остановился на варианте с пружинами от Prado. Не так уж фатально они жёстче. Раза в полтора. Решил не ограничиваться полумерами.

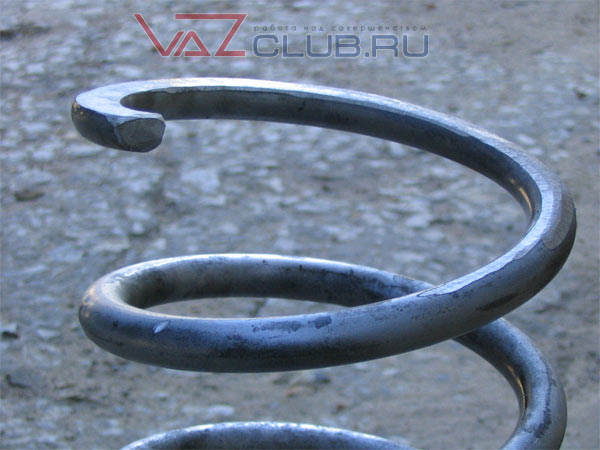

Обрезали их болгаркой по нужной длине. То есть срезался зауженный виток и ещё совсем чуть-чуть. Длина штатной 2108 пружины 370мм. Мы эти обрезали 345мм. Дальше арифметика такая. В стойке 2108 длина поджатой пружины (без нагрузки, стойка максимально растянута) 280мм. То есть штатная пружина сжимается на 370-280=90мм. Наша 345-280=65мм. То есть примерно в 1.4 раза меньше. Жёсткость пружины (уже обрезанной) примерно в 1.6 раза выше. То есть усилие предварительного сжатия чуть только выше чем в штатном варианте.

Потом долго думал, какой стороной их ставить. Решил ставить резаным концом вниз. Предварительно подогнал их на наждаке. Поставил на стойку, поглядел и взялся точить дальше. Наждаком точил примерно 0.6 витка от конца. Срезал как бы клин (от 4мм на конце до 0мм да 0.6 витка). Вроде более-менее попал по форме. То есть на собранной стойке пружина давит на стойку в основном концом и местом ровно напротив конца. То есть без большого перекоса как было на свежеобрезанной пружине.

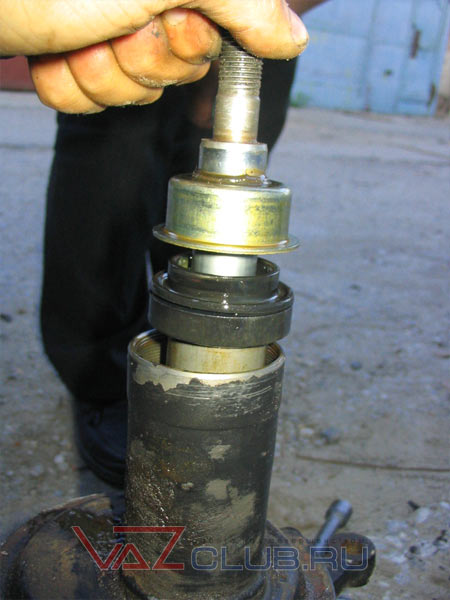

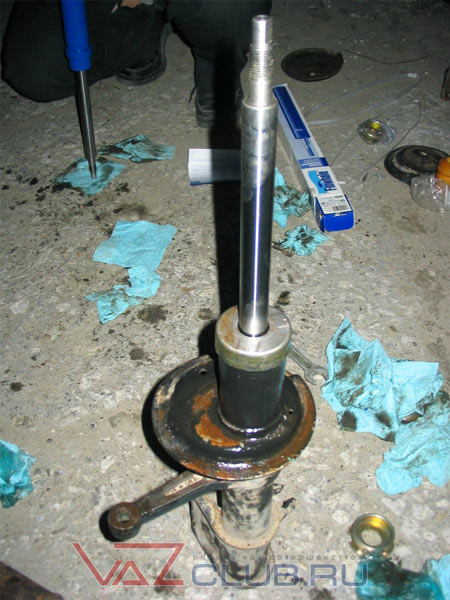

Купил газо-маслянные картриджи Finwhale. Разобрал пару старых масляных стоек и воткнул картриджи.


Верхние опоры решил ставить 2108, а не 2110. Опоры 2110 конечно лучше, но они несовместимы с 2108 чашками пружин. А эти чашки лучше, чем 2110 подойдут под нештатные пружины.

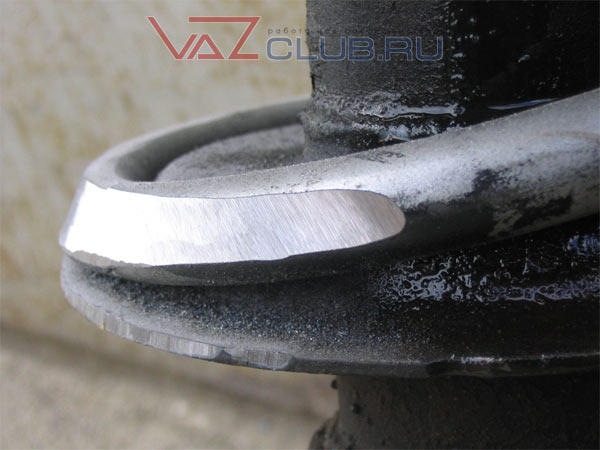

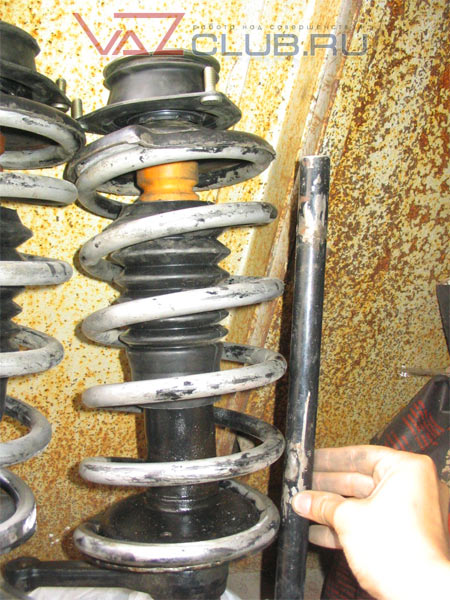

Неспешно собрал стойки и решил что всё-таки перекоса пружин многовато. Точил их ещё. Но уже не снизу, а с наружной стороны витка сегмент срезал. Где-то в районе полвитка от начала по длине, где-то треть витка и 2.5мм в глубину.

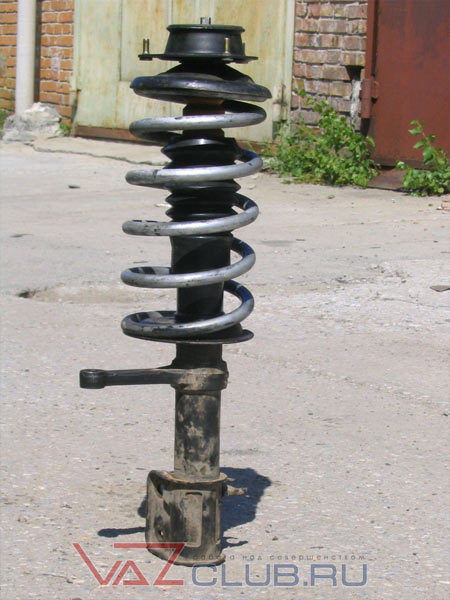

Наконец-то стойки окончательно собраны и установлены в мою машину. Как и ожидалось, стало заметно жёстче. Но не фатально. Не табуретка как пугали некоторые советчики.

А вот жёсткости картриджей теперь слегка нехватает. То есть после больших неровностей есть небольшая раскачка. Быстро затухающая и с малой амплитудой но все-таки есть. Надо все-таки стойки ещё жёстче. Но эти Finwhale вроде самые жёсткие из неспортивных. А спортивные дорого и что-то в ресурсе сомневаюсь.

А ещё морда заметно поднялась. Примерно как от проставок. То есть я ожидал что чуть поднимется. Но не настолько. Возможно, чуток поезжу так и опущу подвеску на 2см путём замены чашек пружин на 2110.

Вообщем, сейчас хода подвески вверх (на разжатие) от положения номинальной нагрузки очень мало. То есть в спокойном состоянии стойки разжаты почти до предела. А учитывая что это я ещё проставки не стал ставить, то есть ещё резерв для увеличения клиренса.

P.S. я не ставлю целью утверждать, что надо ставить пружины именно от Toyota Land Cruiser 78. Статья о том, что подобрать пружины нужных параметров и адаптировать их под штатные стойки не такая уж сложная задача.

установлено на машине Vik
статья написана Vik
12.01.2007
