Регулируемая (разрезная) тяга Панара

Архаичная зависимая подвеска колес, то есть неразрезные мосты, живут и поныне. Они на данный момент широко применяются на грузовиках, автобусах, джипах, да и на легковых автомобилях (главным образом для задних колес). Заднеприводная ВАЗовская классика за десятилетия выпуска продолжает оснащаться именно такой конструкцией задней подвески. Неразрезные мосты имеют одно важное достоинство: переезд через препятствия не сопровождается изменениями развала или схода колес. В результате меньше изнашиваются шины. От колес, связанных неразрезным мостом, на кузов или раму передаются реакции от сил, действующих в точке контакта шины с дорогой. Эти силы приложены в трех направлениях: вертикальном (реакция от веса автомобиля и динамических воздействий неровностей дороги), горизонтальном (тяговая или тормозная реактивныой силы) и боковом (при поворотах). Вертикальные реакции воспринимаются упругими элементами, а остальные передаются на кузов так называемыми направляющими элементами - тягами, их взаимные перемещения (кинематика) при преодолении препятствий, при повороте, разгоне и торможении должны формировать определенный характер поведения автомобиля на дороге, запас его устойчивости и управляемости.

При популярной ныне замене элементов подвески в целях увеличения управляемости и повышения энергоёмкости, а также, что немаловажно, придания автомобилю спортивности, машина "ложится", становится ниже на несколько сантиметров. Данная процедура не замедлит сказаться на тех элементах, которые не могут изменить свои характеристики, а именно длину. Это тяги моста. При занижении мост классики сдвигается относительно кузова влево и назад. Соответсвенно управляемость автомобиля оказывается не на высоте.

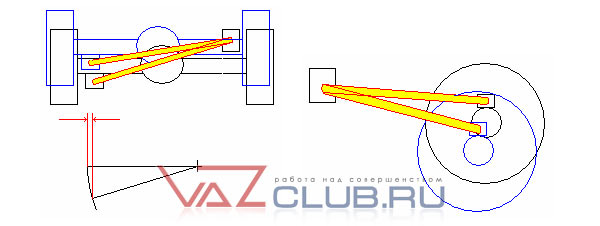

На рисунках показана кинематика работы тяг:

Решить данную проблему можно сделав тяги регулируемыми по длине, позволяя менять положение моста относительно кузова.

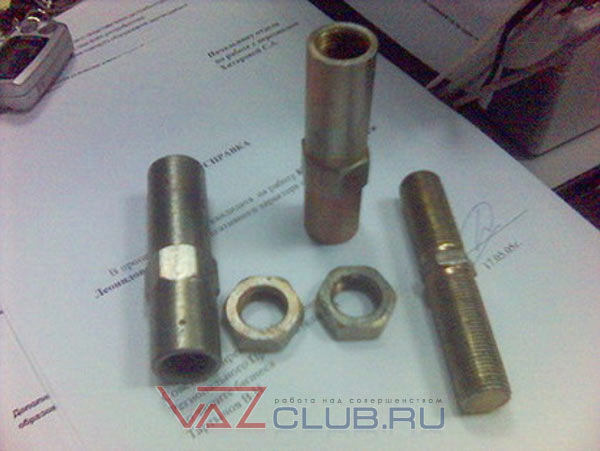

На классику регулировочный девайс изготавливается из деталей уже выпускаемых ВАЗом. Делается это так - берутся две регулировочные втулки схождения колёс от 08 с одной стороны внутренняя резьба прямая, с другой обратная (на восьмёрке они накручены с одной стороны на рейку, с другой на тягу рулевую), плюс две гайки которые контрят эту втулку (тоже соответственно с прямой и обратной резьбой), также берём ту же регулировочную деталь от 2110, но там его роль исполняет болт двухсторонний с гранями под ключ посередине.

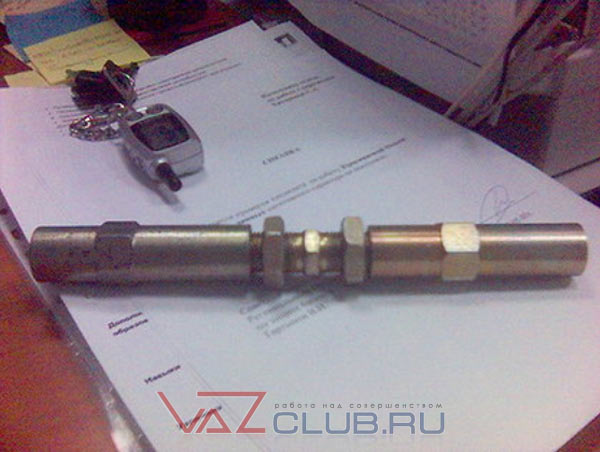

Резьба везде совпадает, т.о. все детали скручиваются в таком порядке. Рекомендую сразу на наждаке обточить втулки избавив их от граней, они будут мешать поместить их внутрь тяги.

Теперь берём стандартную поперечную тягу (Панара) и из середины выпиливаем кусок сантиметров 10, сделать его лучше немного правее или левее картера моста, так удобнее потом будет осуществлять регулировки. В спилы вставляем втулки и привариваем. Следует учесть, что внутренний диаметр тяги 26мм, внешний диаметр втулок 23-24мм, т.о. если просто вставить втулки в тягу, то они там будут болтаться. Требуется из листового металла изготовить своеобразные обоймы (обернуть втулки) и вставив данный бутерброд в тягу хорошо проварить.

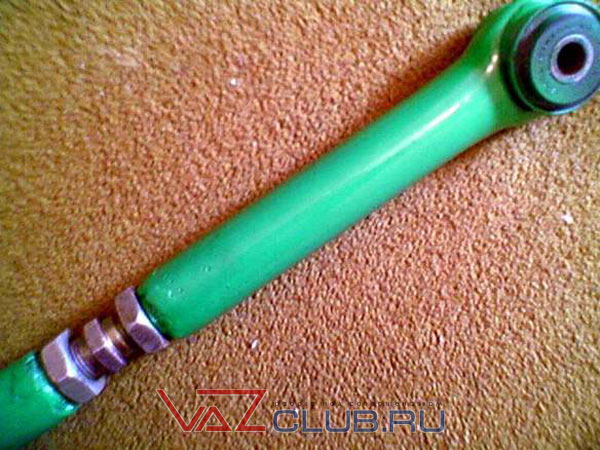

Аналогичную операцию проводим с длинными реактивными тягами.




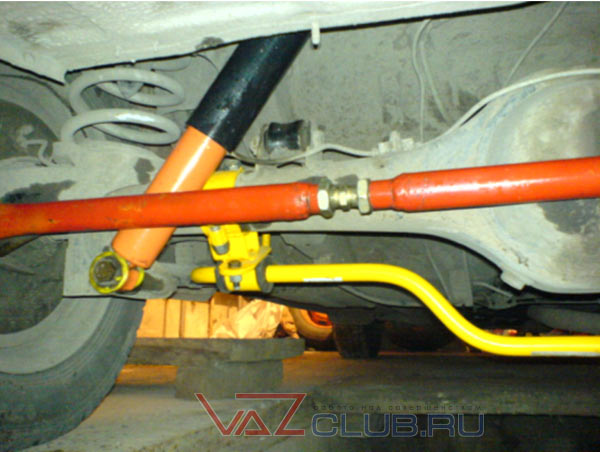

установлено на машине Dr.Barlog, McLaren
статья написана Dr.Barlog
2005


при полном или частичном цитировании cсылка на www.vazclub.ru обязательна!
